[네트워크] 네트워크의 개념







1. 네트워크의 구성요소

네트워크는 노드(Node)라고 불리는 장치들이 통신 링크로 연결된 집합체를 의미

노드(Node) :통신장치 = PC, 서버, 라우터, 스위치 등...

링크 : 노드와 노드를 연결하는 선 = 유선, 무선



노드들과 링크가 서로 연결되어 있는 덩어리를 네트워크라고 부른다.











2. 좋은 네트워크의 조건

1. 성능(Performance) : 처리량과 지연시간의 측면에서 측정 가능

• 처리량(throughput) : 링크를 통해 전달되는 단위시간당의 데이터의 양
• 지연시간(delay) : 경유시간, 응답시간, 왕복시간

     -> 경유시간 : 한 장치에서 다른 장치로 데이터가 전달 되기까지의 시간

     -> 응답시간 : 요청과 응답에 소요되는 시간

     -> 왕복시간(RTT:Round Trip Time) : 출발지에서 목적지까지 왕복하는데 걸리는 시간



2. 신뢰성(Reliability) : 장애빈도, 장애 발생 후 회복시간, 재난에 대한 견고성 등으로 측정 가능

   -> 아무리 빨라도 허구한 날 죽으면 말짱 꽝



3. 보안성(Security) : 불법적인 침입이나 정보유출에 대한 보안 확보

   -> 아무리 빠르고 장애가 없어도 맨날 데이터가 털리면 말짱 도루묵









3. 링크의 연결 형태

링크는 데이터를 한 장치에서 다른 장치로 전달하는 통신 경로

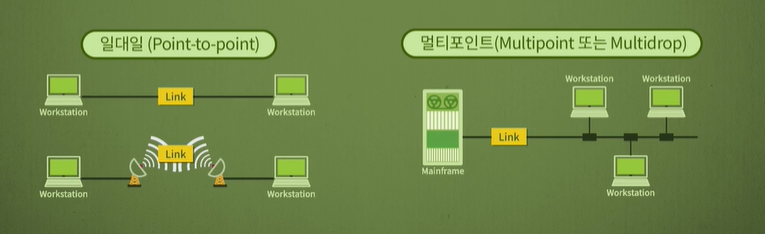

1. 일대일(Point-to-point) 연결

2. 멀티포인트(Multipoint 또는 Multidrop) 연결





1. 일대일(Point-to-point) 연결: 송신자가 데이터를 보내면 받는 수신자가 정해져 있는 연결

   -> 컴퓨터와 프린터의 연결

2. 멀티포인트(Multipoint 또는 Multidrop) 연결 : 선 하나를 다수의 컴퓨터들이 공유

   -> 송신자가 데이터를 보내면 링크에 연결되어 있는 모든 컴퓨터들이 데이터를 받을 수 있음









4. 네트워크 구조

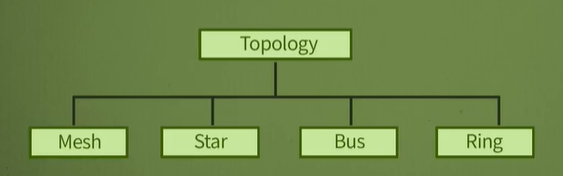

네트워크 토폴로지(Topology) : 네트워크의 구성요소인 장치와 링크가 어떻게 배치되어 있는가를 의미

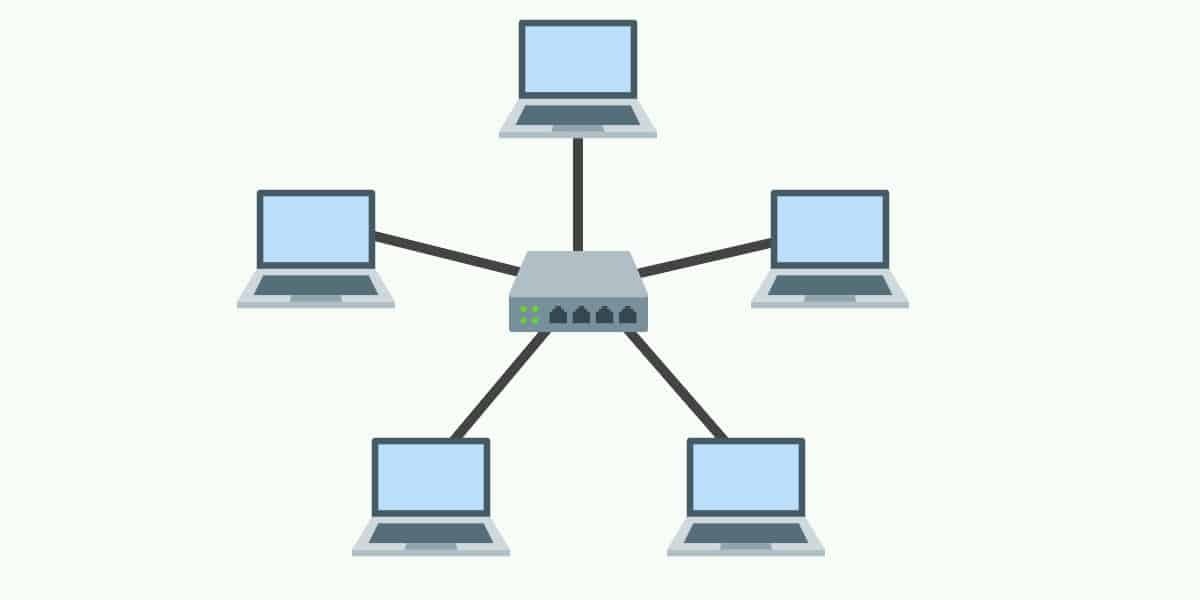

1. 스타 형(Star) : 각 장치가 중앙의 장치에 일대일 연결되어 통신하는 형태

   ex) IP 공유기 : 공유기를 중심으로 선이 별이 빛나는 것처럼 펼쳐져있기 때문에 스타 토플로지 혹은 성형이라고 부름

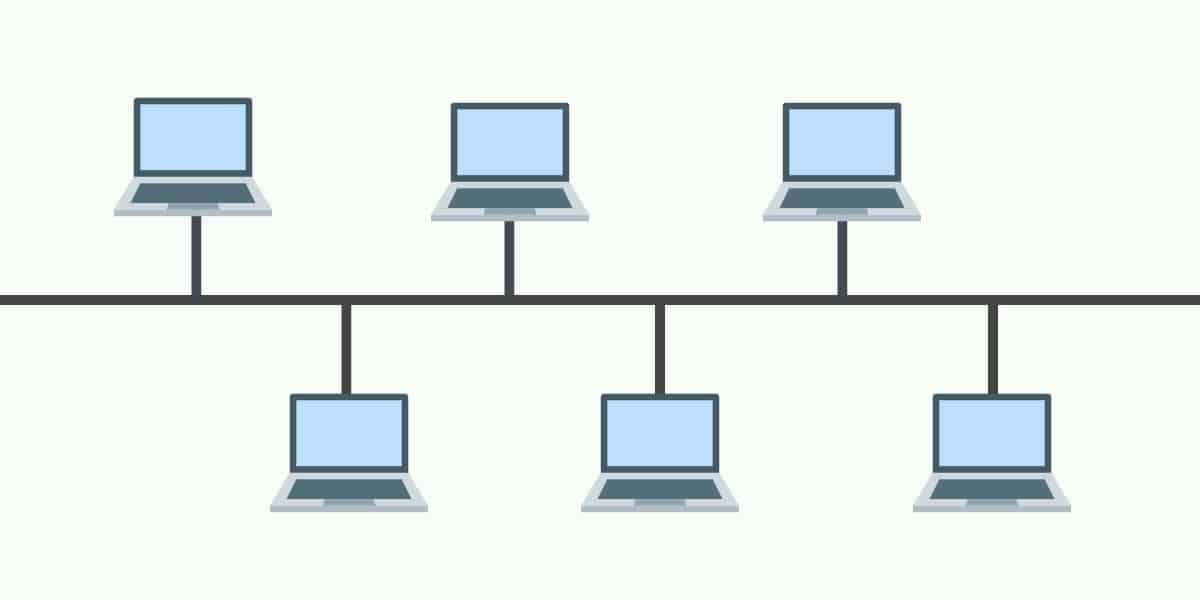

2. 버스 형(Bus) : 하나의 케이블에 여러 장치들이 연결되어 각 신호가 전체에 전달되는 형태

 ex) Address Bus, Data Bus : 컴퓨터 내부에 있는 여러 개의 레지스터들이 하나의 선을 공유함

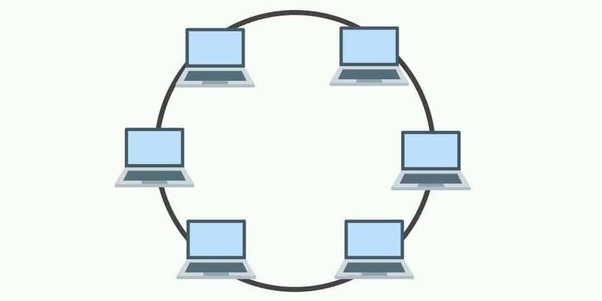

3. 링 형(Ring) : 장치들이 링 형태로 서로 연결되어 데이터라 링을 따라 한쪽 방향으로 전달

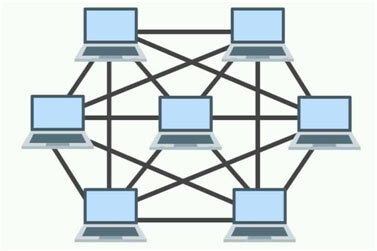

4. 그물 형(Mesh) : 각 장치가 일대일로 연결되어 서로가 일대일 통신을 하는 형태

-> 앞의 세 형태가 아니면 전부 그물 형으로 분류된다. 특별한 토폴로지 형태가 없고 노드들끼리 서로 링크를 사용해서 연결되어 있는 형태.

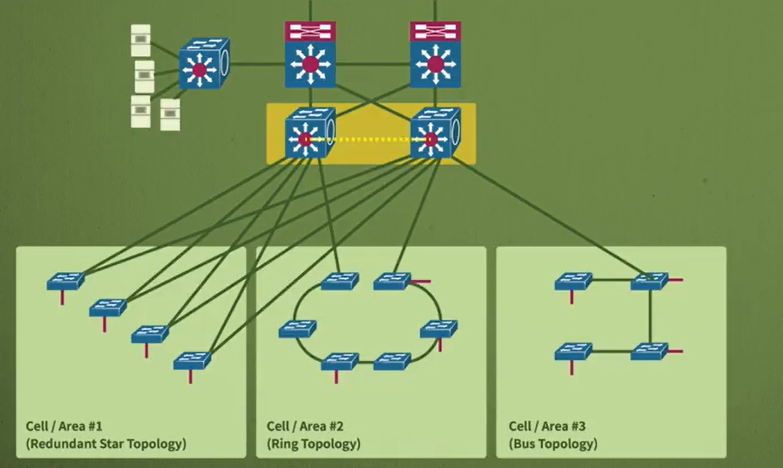

실제 네트워크 토폴로지는 특정 하나로만 설명될 수 없고, 4가지의 토폴로지들이 서로 얼기설기 연결되어 있는 구조다.

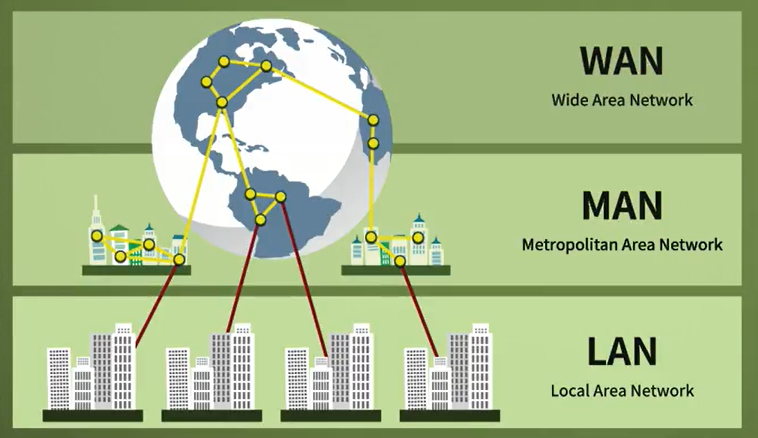

5. 네트워크의 분류

크기, 소유권, 구조 등에 의해 분류되는데, 일반적으로 LAN, MAN, WAN으로 구분



1. LAN(Local Area Network)

• 보통 한 사무실, 건물, 캠퍼스 등에서 장치들이 서로 연결되며 , 개인적으로 소유 가능

2. MAN(Metropolitan-Area Network)

• 도시 정도의 크기를 포함하는 규모

3. WAN(Wid Area Network)

• 지역적으로 넓은 범위에서 데이터를 전송하기 위해 구성
• 여러 네트워크가 연결되는 경우를 인터넷이라고 부름. 즉, 인터넷은 네트워크가 서로 연결된 전체 네트워크
